滚镀金加工

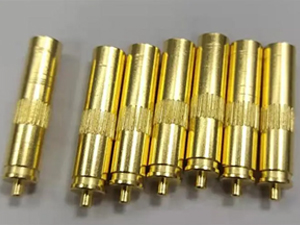

滚镀金加工后发红是一个常见的问题。原因有很多。比如金槽导电性差，镀前活性落实不到位，滚筒放料过多，药液交换不够，镀后洗不干净。今天我们来谈谈滚镀金液体本身可能存在的问题。

滚镀金加工液体本身的络合作用不是很好，很容易产生不规则的皮疹。如果制造时间超过48小时，最好在电镀前直接加热到60℃，打开循环系统过滤，用空滚筒高速半小时，也就是所谓的先开始，“激活”一下药液。

镀锡中部呈红色，两侧趋于正常，这也是钴添加剂不足的主要表现。如果钴添加剂太多，镀锡将逐渐从红色发展到黑色。

电镀锡两侧发红（高区），一般金添加剂增加或过少少，增加电镀锡到中间区域（低中区域）光泽越来越正常。太少是整体的黑暗或白色。两侧发红，中间不亮，也可能是金槽温度较高。

金槽PH值上升，电镀锡颜色不均匀，也会产生斑点状皮疹。如果比例过高，也可能产生这种皮疹。这种皮疹通常发生在高区。

镀金电流低，整体镀金很可能呈暗红色。

还有一种容易发红的情况，就是底镍添加剂太多，镀金不仅会发红，而且容易褪色，甚至镀金也可能呈粉状脱落。这种镍槽添加剂镀镍过多。如果零件本身面积小，就不容易看到疾病。抓住手掌，用冷水观察。你可以看到镍表面有深蓝色、棕色的暗印或雾膜。
